2 Cara Pasang Set Top Box Ke TV Tabung Secara Lengkap

Meskipun perkembangan jaman yang terus berkembang kita tetap bisa nonton siaran TV digital tanpa harus membeli televisi dengan kualitas dan spesifikasi terbaru. ikuti cara pasang Set Top Box ke TV tabung yang akan kami sampaikan berikut ini.

Set Top Box atau yang biasa disebut dengan STB merupakan alat yang berfungsi sebagai receiver dan converter untuk mengubah sinyal digital menjadi gambar dan suara yang akan ditampilkan pada sebuah Televisi analog.

Karena belakangan ini ada berita bahwa TV analog sudah tidak bisa menampilkan siaran dari stasiun televisi maka pengguna TV analog membutuhkan alat tambahan bernama STB.

Untuk kalian yang sudah membeli STB tapi bingung cara pasang set top box ke TV tabung maka kalian bisa simak penjelasan selengkapnya yang ada di artikel ini.

Sebelum melakukan pemasangan Set Top Box ke TV Tabung alangkah baiknya jika kalian mengetahui apa saja fungsi dari Port di STB yang akan kami ulas di bawah ini.

Fungsi Port di Set Top Box DVB-T2 TV Digital

Ada 6 cfungsi port di STV DVB-T2 TV Digital. Berikut ini kami akan menjelaskan semua fungsi Port tersebut.

  • Port RF IN : Menginput Sinyal yang berasal dari Antena
  • Port RF Out : Menjadi Loop out Sinyal menuju ke DVB T2 atau ke perangkat yang lainnya.
  • USB Port : Bisa dijadikan sebagai Donggel WiFi, Mengupgrade software, Memutar Multimedia yang berasal dari HD atau Flashdisk.
  • HD Out : Sinyal keluar HDTV biasanya menggunakan Kabel jenis HDM.I
  • Video / Audio R-L :Sebagai alat menerima dan menyalurkan sinyal Audio dan Video dengan kabel RCA.

Diagram Pemasangan Set Top Box Ke TV Tabung

Di bawah ini merupakan gambaran dari diagram pemasangan Set Tob Box ke TV Tabung agar kalian semakin jelas.

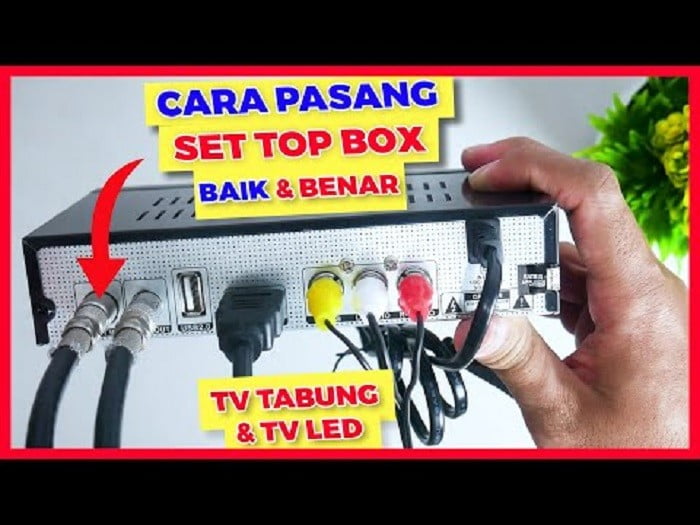

pemasangan set top box ke tv tabung
pemasangan set top box ke tv tabung

Jika TV Tabung kalian tidak ada colokan HDMI di bagian belakangnya, maka kalian bisa menggunakan Kabel RCA sebagai pengganti kabel HDMI. Dimana kabel RCA memiliki 3 warna umum untuk memudahkan kalian ketika ingin memasangnya.

Cara Pasang Set Top Box Ke TV Tabung dan TV LED

Set Tob Box dapat dipasang ke dua jenis TV. Yaitu analog atau tabung dan LCD atau LED. Kami akan menjelaskan kedua cara tersebut secara mendetail berikut ini.

Cara Pasang STB ke TV Analog atau TV Tabung

  1. Langkah pertama siapkan kabel Antena.
  2. Kemudian sambungkan pada antena dan ujung satunya bisa dicolokan ke Port ANT IN yang ada di STB.
  3. Sedangkan untuk Port ANT OUT / loop sebenarnya tidak masalah jika tidak digunakan..
  4. Untuk jenis TV analog maka Port Antena pada TV harus Anda hubungkan ke Port Ant Out ini.
  5. Langkah selanjutnya adalah dengan memasukan semua kabel RCA berwarna putih, merah dan kuning kedalam socket STB.
  6. Jika sudah maka pasang kabel RCA yang lain colokan TV: AV1, AV2 dan seterusnya.
  7. Siapkan adaptor dan colokan adaptor ke stop kontak. Lalu kabel adaptor yang lain juga di colokan ke Set Top Box.
  8. Jika semua sudah terpasang maka hidupkan semua tombol power yang tersedia di Set Top Box tersebut.
  9. Nyalakan Televisi dan pindah channel TV ke mode AV.
  10. Apabila saat memasang kabel RCA sudah benar maka akan tampil sebuah gambar dari STB yang sudah kalian pasang tadi.
  11. Jika saat TV sudah menyala di mode AV tapi tidak muncul gambar Set Top Box. Silahkan kalian ubah susunan kabel RCAnya kembali hingga benar.

Cara Pasang Set Top Box ke TV LED Atau LCD

Apabila TV kalian sudah LED atau LCD maka tidak perlu lagi menggunakan kabel RCA. Sekarang kalian cukup menggunakan HDMI saja. Jadi akan terasa lebih mudah saat memasangnya.

Kelebihan menggunakan HDMI kesalahan dalam pemasangan kabel akan bisa diminimalisir. Selain itu gambar yang dihasilkan jiga lebih jernih.

Jika semua sudah terpasang kini kalian bisa menyalakan TV dan mengubah ke mode HDMI 1. Jika gambar belum muncul bisa menggantinya ke HDMI 2.

Cara Memasang Set Top Box ke TV Tabung Sharp

cara memasang set top box ke tv tabung sharp

Selanjutnya adalah cara memasang set top box ke tv tabung Sharp. Dimana pada tutorial berikut kami memakai contoh TV tabung Sharp yang hanya memiliki 2 colokan yaitu audio dan video saja.

  1. Pertama colokan RCA yang berwarna kuning ke lubang colokan bertuliskan video.
  2. Kemudian untuk lubang audio bisa kalian masukkan kabel RCA warna merah atau putih.
  3. Jika sudah pada set top box kalian colokkan kabel merah putih kuning ke lubang yang sesuai dengan warna kabel RCA tersebut.
  4. Jangan lupa pindahkan kabel antena yang ada di bagian belakang tv ke colokan antena yang ada pada set top box.
  5. Apabila semua sudah terpasang dengan benar cobalah untuk nyalakan tv nya.
  6. Jika posisi tv kalian masih dalam analog maka untuk memunculkan siaran tv digital klik tombol Aksi pada remote atau tvnya.
  7. Selesai.

Baca Juga: Cara Menghilangkan Komentar di We TV

Pilih Menggunakan HDMI atau RCA?

Jika disuruh memilih, maka kami lebih memilih HDMI. Karena HDMI (High Definition Multimedia Interface) sudah dilengkapi dengan fitur sinyal HD. Dimana menggunakan HDMI akan memberikan tayangan yang lebih jerning apabila dibandingkan dengan kabel RCA yang berwarna merah, kuning dan putih.

Cara Membuat Channel Set Tob Box (STB) Agar Jernih

  • Kabel antena harus terpasang dengan rapat. Pastikan bahwa kabel dengan jack terpasang dengan benar.
  • Antena UHF harus berada di tempat yang tinggi dan mengarah pada sinyal pemancar.
  • Menghindari bangunan tinggi, agar sinyal dapat dengan mudah terhubung dengan TV Digital
  • Cek secara berkala antara Set Tob Box (STB) dengan TV digital bahwa jaringan stabil dan tidak ada yang mengubah ke settingan manual.
  • Ganti kabel HDMI atau RCA jika dirasa sudah tidak layak. Karena hal itu akan membuat TV digital tidak jernih atau bruwet.

Akhir Kata

Semoga dengan melihat tutorial cara pasang set top box ke tv tabung dan tv LED ini bisa bermanfaat dan dapat dipraktekkan dengan mudah, selamat mencoba.

Saat ini Set Tob Box juga sudah banyak yang menggunakan kabel HDMI jadi kalian akan lebih mudah saat akan memasangnya di TV tabung maupun di TV LED.
